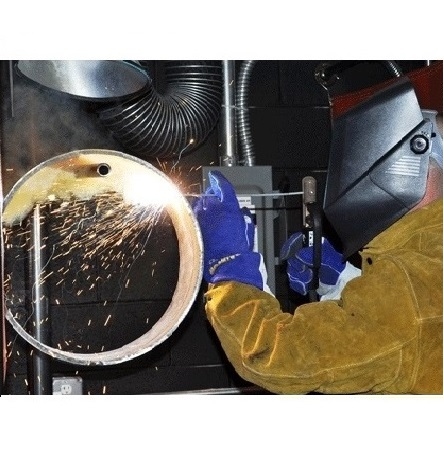

Hệ thống 08 ca bin hàn liền kề

Share on FacebookShare on Google+Tweet about this on TwitterShare on LinkedIn

RED-E chế tạo thiết bị phụ trợ ngành hàn như ca bin hàn, bàn hàn, bàn cắt, xe đẩy bình khí hàn, thiết bị hút thuốc hàn, thiết bị làm mát mỏ hàn bằng nước, ….
RED-E mong nhận được sự quan tâm ủng hộ của Quý Khách Hàng. RED-E cam kết luôn nỗ lực để sản phẩm - dịch vụ của RED-E ngày càng đáp ứng yêu cầu và của sự tin cậy của Quý Khách Hàng.

Tình trạng: Còn hàng

Liên hệ đặt hàng:

MS:Hệ thống 08 ca bin hàn liền kề

Giá: Liên hệ

Danh mục: Phụ trợ ngành hàn .

Mô tả chi tiết

Hệ thống 08 ca bin hàn - (8 cabin xếp liền kề theo 1 hàng - sơ đồ như bản vẽ kèm theo)
Nhà sản xuất: Công ty ETS-ANHOA
1. Hệ thống vách cabin
Kích thước 1 cabin (dài x rộng x cao): 1800 x 1800 x 1800mm.
Vách cabin được làm bằng tôn tấm 0,8mm và được sơn tĩnh điện màu xanh dương.
Tấm vách quây 3 phía
Mặt trước cabin được chia làm 2 phần:
- Khung tôn chia làm 2 phần: ½ phía dưới sơn màu xanh dương, ½ phía trên nhựa trong
- Rèm che cửa nhiều tấm cao su hoặc bạt màu tối, treo và trượt được trên thanh tròn D27
Toàn bộ hệ thống 8 ca bin bao gồm 9 tấm vách cạnh, 8 tấm vách sau, 8 bộ cửa (Mặt trước)
2. Hệ thống hút khói hàn
2.1 Ống dẫn khí từ tay hút lên đường ống hút chính:
- Làm bằng ống xoắn mềm – động D100 – 120mm. Đảm bảo độ bền cao, không bị rách – hỏng khi xoay, vặn.
- Có trang bị các khớp xoay tiện ích để di chuyển tay hút đến các vị trí trên bàn hàn
2.2 Đầu tay hút (Phễu hút)
- Đầu hút dạng phễu, có tay cầm gắn liền với ống hút di động để tăng hiệu quả hút cục bộ tại
- Phễu hút làm bằng tôn 0,5 – 0,6 mm
2.3 Đường ống hút chính:
- Đường ống hút chính được làm bằng tôn hoa, dạng ống xoắn- cuộn mép liên tục, dày 0,6mm.
- Tiết diện ống Ф150 - 350 mm, giảm dần về cuối tính từ quạt hút để làm đều lưu lượng hút tại mỗi cabin.
- Tại mỗi vị trí của cabin, hệ thống đường hút chính sẽ được phân nhánh bằng các T, cút
- Đường ống tiêu chuẩn của T, cút phân nhánh là Ф100 – Ф120, tương ứng với đường kính tay hút.
- Đường ống chính sẽ được nối với quạt hút bằng các cút Ф350 và đầu thu tương ứng với quạt hút
- T, cút được làm bằng tôn hoa, dày 0,5 – 0,6 mm
3. Quạt hút
Toàn bộ hệ thống được trang bị 01 quạt hút có thông số như sau:
- Điện áp sử dụng: 3 pha
- Lưu lượng quạt hút  15.000 – 20.000 m3/h cho dãy gồm 8 cabin ghép liên tiếp.
- Công suất: 5,5 – 7,5 KW
- Tốc độ: 2.800 v/ph – 3.200 v/ph
- Sử dụng attomat 50A
4. Ống xả
- Ống xả được làm bằng tôn hoa 0,8 – 1,0 mm và gấp mép liên tục, đảm bảo cứng vững
- Kích thước ống xả: 400 x 400 mm
- Trang bị nón che mưa
5. Bàn hàn và đồ gá hàn
- Kích thước bàn hàn: C700xR500xD700
- Chân bàn hàn làm bằng thép V40x40, có giá đỡ và trượt khay chứa xỉ hàn
- Mặt bàn hàn làm bằng các thanh thép đặc 10x10 mm và tạo thành khe hở để thoát xỉ hàn
- Có trang bị ống gá kìm hàn
- Trang bị phễu xả xỉ hàn và khay chứa xỉ hàn
- Trang bị ghế có thể tăng – giảm độ cao
6. Đồ gá hàn
- Kích thước đồ gá: Cao 1.000mm / vươn xa 500mm
- Đồ gá có thể: Xoay và điều chỉnh chiều cao và độ xa (Tính từ cột chính) của đồ gá để hàn các tư thế
- Trụ chính đồ gá bằng thép ống có đường kính min Ø60 / Tay ngang đồ gá làm bằng thép ống min Ø48mm
- Trang bị tay kẹp để gá các loại phôi hàn: Ống, tấm
7. Hệ Thống điện:
Attomat tổng 300A và tủ điện tổng cho dãy 8 cabin hàn
Attomat phụ 50A và tủ điện phụ cho mỗi ca bin hàn
Cáp động lực dẫn đến từng cabin 3x16+1x 8 mm2
Cáp cho quạt hút ly tâm 3x8+1x4 mm2
Hệ thống điện chiếu sáng cho từng Cabin: Sử dụng bóng đèn Compact 40W bắt trên vách
Máng cáp 80
